ATS Localiza | Localizador de Defeitos por Curvas Características
ATS NEW TECH | ATS Localiza

ATS Localiza

Localizador de Defeitos por Curvas Características

Diagnóstico técnico para manutenção de centrais eletrônicas automotivas, módulos diesel, placas eletrônicas e circuitos em bancada.

Proposta central

O ATS Localiza permite comparar curvas características de componentes e circuitos para localizar defeitos diretamente na placa, sem depender apenas de troca por tentativa e erro e, em muitos testes, sem a necessidade de energizar a central eletrônica.

1. O que é o ATS Localiza

O ATS Localiza é uma ferramenta de diagnóstico eletrônico desenvolvida para auxiliar técnicos e laboratórios na identificação de defeitos em placas eletrônicas, principalmente em centrais eletrônicas automotivas, módulos diesel, módulos de caminhões, máquinas e outras aplicações de controle eletrônico.

A principal função do equipamento é analisar pontos da placa através de curvas características. Em vez de depender somente de medições tradicionais de tensão, resistência ou continuidade, o técnico consegue visualizar o comportamento elétrico de um componente, trilha, conector ou setor da ECU e comparar esse comportamento com uma referência.

Na prática, o ATS Localiza transforma o diagnóstico em um processo comparativo: mede-se um ponto suspeito, observa-se a curva gerada e compara-se com uma curva considerada boa. Essa comparação pode ser feita entre duas centrais, entre dois setores semelhantes da mesma placa ou contra um mapa já armazenado no sistema.

Definição simples: o ATS Localiza é uma solução de diagnóstico por comparação de curvas características, criada para encontrar defeitos em circuitos eletrônicos com mais rapidez, organização e precisão técnica.
Resumo do produtoDescrição
Tipo de equipamentoLocalizador de defeitos por curvas características.
Ambiente de usoBancada de manutenção eletrônica e laboratório técnico.
Principal aplicaçãoCentrais eletrônicas automotivas, ECUs diesel, módulos de controle e placas eletrônicas.
DiferencialPermite comparar pontos da placa com referências técnicas, mapas salvos ou uma placa boa.

2. Qual problema ele resolve no laboratório

Em muitos laboratórios, a manutenção de uma ECU ainda acontece por tentativa e erro: o técnico troca componentes, compara visualmente regiões da placa ou depende apenas de medições isoladas. Esse método pode funcionar em alguns casos, mas costuma consumir tempo, aumentar o risco de retrabalho e dificultar a identificação de defeitos mais sutis.

O ATS Localiza foi criado para reduzir esse problema. Ele oferece ao técnico uma forma de investigar o circuito de maneira mais lógica, comparativa e documentada. Ao visualizar as curvas características, torna-se possível perceber alterações que nem sempre aparecem em uma simples medição de resistência ou tensão.

  • Ajuda a localizar curto-circuitos, fugas, alterações de componentes e setores com comportamento fora do padrão.

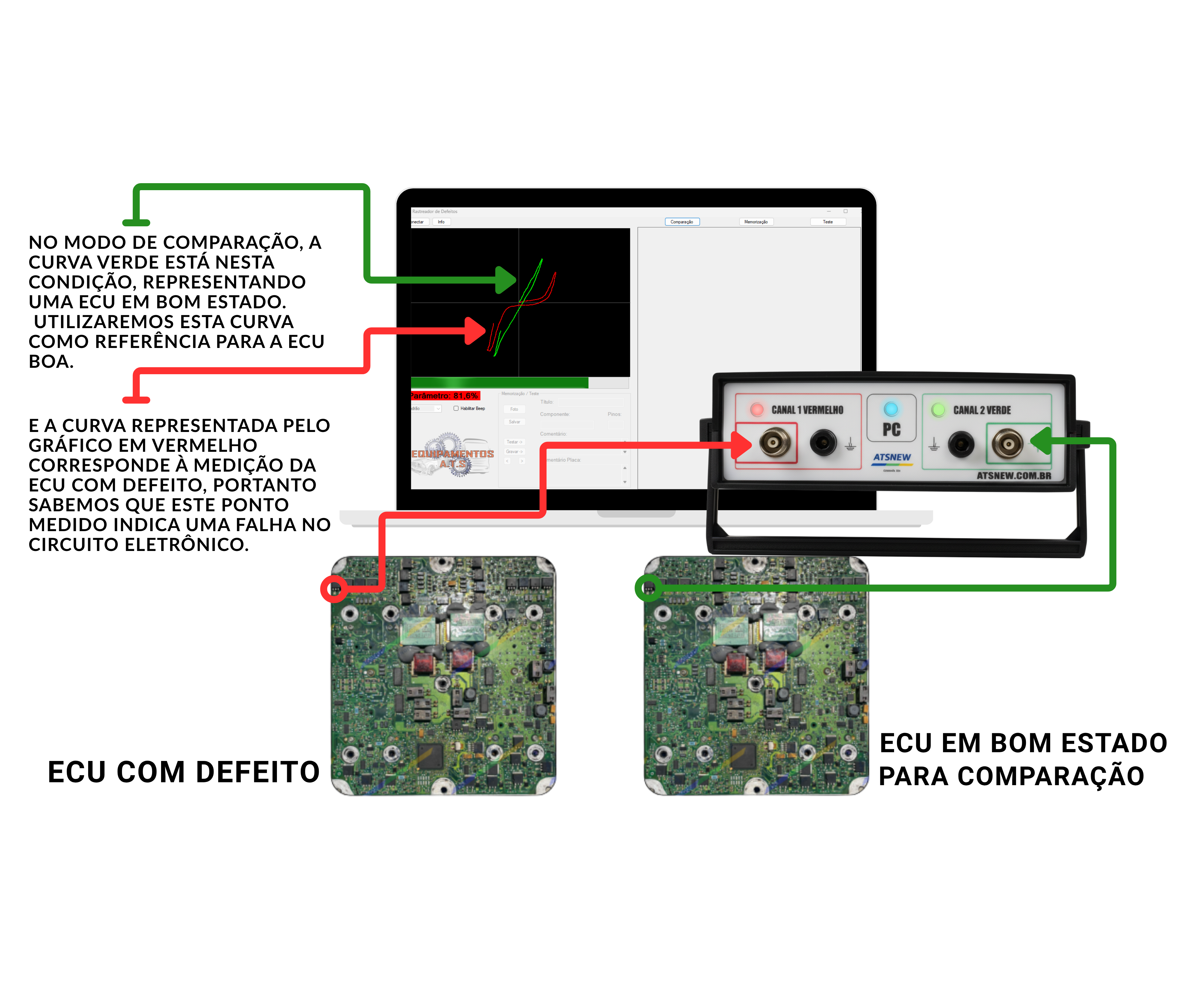

  • Permite comparar rapidamente uma ECU defeituosa com uma ECU boa ou com um mapa de referência.
  • Reduz a dependência de trocas aleatórias de componentes.
  • Facilita o treinamento de novos técnicos, pois cria uma referência visual e objetiva do funcionamento da placa.
  • Ajuda a documentar pontos importantes da central e a construir uma base própria de conhecimento técnico.

3. Como funciona a análise por curvas características

A análise por curvas características observa a resposta elétrica de um ponto da placa quando submetido a um sinal de teste controlado. Essa resposta forma uma curva visual no software. Cada componente ou setor possui um comportamento característico, que pode mudar quando há fuga, curto, alteração de semicondutor, componente aberto, trilha rompida ou circuito influenciado por outro componente ligado em paralelo.

O grande valor do método está na comparação. Uma curva isolada pode indicar uma tendência; porém, quando comparada com uma referência correta, passa a revelar diferenças importantes. Por isso o ATS Localiza é especialmente forte quando utilizado com mapas, pontos previamente memorizados ou comparação entre placas.

O que pode ser observadoInterpretação técnica
ResistorPode apresentar alteração de inclinação ou comportamento diferente da referência quando o valor está alterado ou há influência de circuito associado.
CapacitorPode indicar fuga, curto, baixa isolação ou comportamento anormal na curva.
DiodoA curva ajuda a observar condução, bloqueio, fuga ou curto.
MOSFET/TransistorPermite observar alterações entre terminais e possíveis curtos, fugas ou comportamento fora do padrão.
Circuito integradoA análise em pinos específicos permite comparar entradas, saídas, alimentação, proteção e comunicação com uma referência.
Conector da ECUAjuda a investigar linhas externas ligadas a sensores, atuadores, alimentação, CAN, PWM e outros sinais.

4. Fluxo de uso na bancada

O uso do ATS Localiza pode ser incorporado ao processo normal de diagnóstico do laboratório. A ferramenta não substitui completamente multímetro, osciloscópio, fonte de bancada ou simulador, mas complementa essas ferramentas com uma leitura comparativa muito útil para placas complexas.

EtapaAçãoO que acontece na prática
1Selecionar o mapaO técnico escolhe o arquivo/mapeamento da ECU ou cria sua própria referência.
2Conectar as pontasAs pontas do ATS Localiza são aplicadas nos pads, componentes, conectores ou setores da placa.
3Ler a curvaO software exibe a curva característica do ponto analisado.

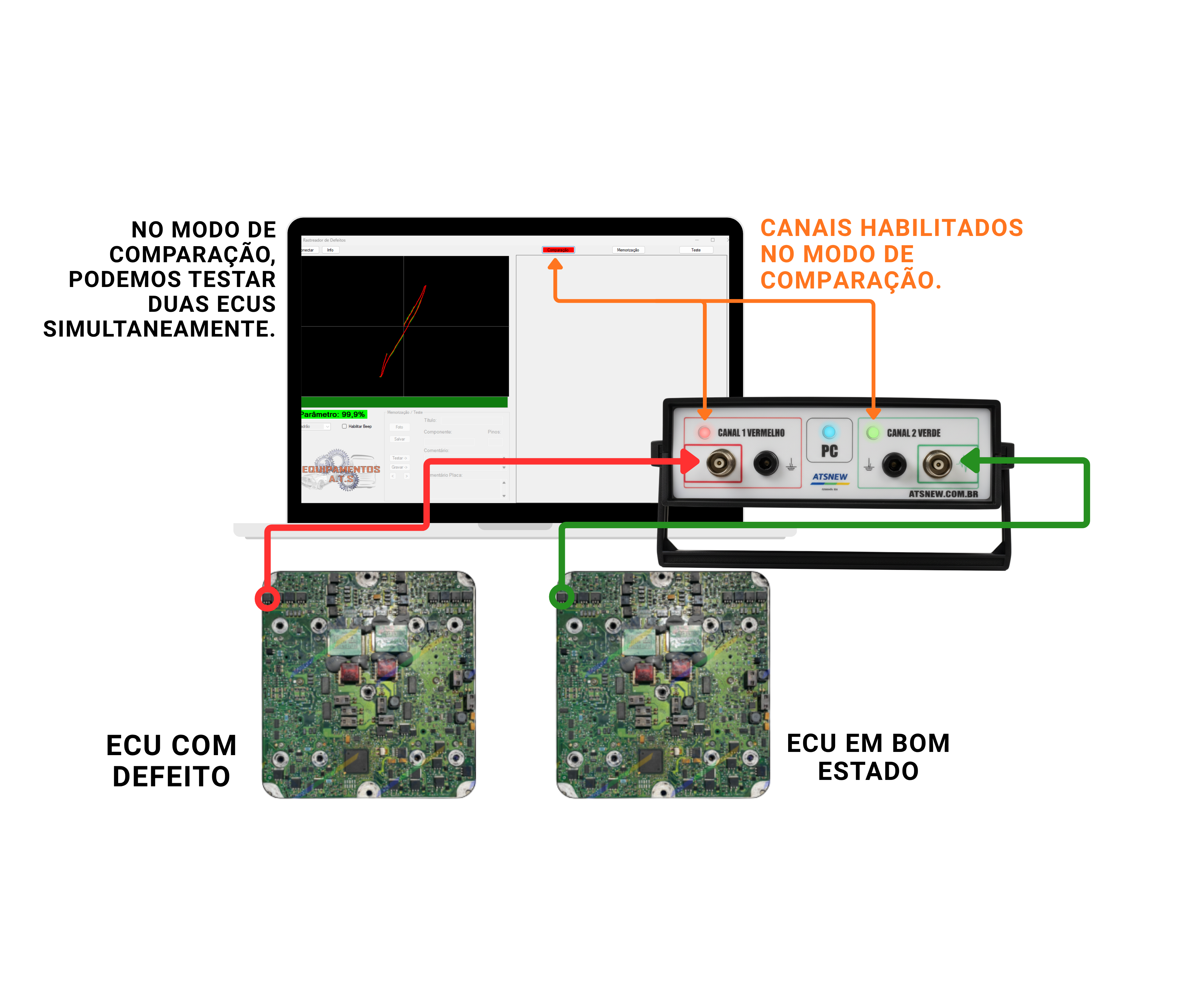

4CompararA curva medida é comparada com a curva de referência ou com outra ECU saudável.
5InterpretarA diferença indica possível fuga, curto, alteração de semicondutor, trilha, capacitor, resistor ou circuito associado.
6Confirmar o reparoApós corrigir o defeito, o ponto é medido novamente para validar se voltou ao padrão esperado.
Importante: o ATS Localiza não deve ser visto como uma ferramenta de adivinhação. Ele é uma ferramenta técnica de comparação e interpretação. Quanto melhor for o mapa, a referência e o conhecimento do circuito, mais eficiente será o diagnóstico.

5. Aplicações práticas em ECUs e placas eletrônicas

O ATS Localiza pode ser aplicado em diferentes famílias de módulos e placas. No setor automotivo diesel, o uso é especialmente relevante porque as centrais modernas possuem circuitos de alta integração, drivers, fontes chaveadas, comunicação, entradas de sensores, saídas para atuadores, controle de injetores e processadores com muitas interligações.

  • Centrais eletrônicas de motor diesel de caminhões e máquinas.
  • Módulos de controle como ECU, EMS, EDC, CPC, FR, ECA, PLD, ACM e outros módulos eletrônicos automotivos.
  • Circuitos de alimentação, fontes internas, reguladores, proteção e linhas de entrada.
  • Setores de controle de bicos injetores, atuadores, válvulas, ventoinha, freio motor, EGR e outros comandos.
  • Linhas de comunicação e regiões próximas a microcontroladores, drivers e circuitos integrados.
  • Placas eletrônicas em geral, inclusive aplicações fora do setor automotivo quando o objetivo for comparação e localização de defeitos.
Diagnóstico inicialComparar setores principais da ECU para localizar rapidamente regiões suspeitas.
Mapeamento técnicoCriar um banco de pontos da placa para uso futuro e treinamento interno.
Validação de reparoConfirmar se o ponto reparado voltou a apresentar curva semelhante à referência.
TreinamentoMostrar ao aluno o comportamento elétrico dos setores e componentes da placa.
PadronizaçãoCriar um procedimento mais repetível para análise de centrais recorrentes.

6. Interpretação dos resultados

A interpretação das curvas deve considerar o tipo de componente, o ponto medido, o circuito em volta e a comparação com a referência. Em uma placa eletrônica, um único ponto pode receber influência de vários componentes ligados ao mesmo nó elétrico. Por isso, o técnico deve analisar o conjunto e não apenas uma curva isolada.

No software, a comparação visual e percentual ajuda o técnico a entender o nível de proximidade entre a curva medida e a curva de referência. Essa leitura pode ser apresentada por indicadores de proximidade, como uma escala de cores que facilita a tomada de decisão.

Verde

Curva muito próxima da referência. Indica alta probabilidade de normalidade naquele ponto.

Amarelo

Diferença moderada. O ponto merece atenção e deve ser comparado com o contexto do circuito.

Vermelho

Diferença elevada. Indica forte suspeita de alteração, curto, fuga ou componente/circuito fora do padrão.

  • Curvas iguais ou muito próximas tendem a indicar normalidade no ponto analisado.
  • Curvas parcialmente diferentes indicam necessidade de investigar o circuito com mais atenção.
  • Curvas muito diferentes podem indicar forte suspeita de defeito no componente ou em elementos conectados ao mesmo ponto.
  • A comparação entre circuitos equivalentes da própria placa pode ajudar quando não há mapa disponível.
  • A comparação com uma ECU boa costuma ser uma das formas mais eficientes de confirmação.

7. Portal técnico, mapas e suporte

Um dos diferenciais do ecossistema ATS é que o equipamento pode ser acompanhado por um portal técnico com materiais de apoio, mapas, vídeos, instruções e conteúdos complementares. Isso permite que o cliente não compre apenas uma ferramenta, mas também tenha acesso a um método de trabalho.

Os mapas de curvas são especialmente importantes porque funcionam como uma base de referência. Com eles, o técnico pode abrir um arquivo de mapeamento, seguir os pontos indicados e comparar a central analisada com os padrões salvos.

O que pode compor o portal técnicoDescrição
Mapas/RSTArquivos com pontos de referência para comparação de curvas em placas e módulos específicos.
Vídeos técnicosDemonstrações de uso, explicações de diagnóstico, exemplos de análise e orientações de bancada.
Conteúdo de apoioInformações sobre circuitos, componentes, áreas críticas e interpretação de defeitos.
Suporte onlineApoio técnico por canais como WhatsApp e acesso remoto quando aplicável.
AtualizaçõesPossibilidade de novos materiais e mapas conforme a base técnica evolui.

8. Diferenciais do ATS Localiza

O diferencial do ATS Localiza está na união entre equipamento, método técnico, mapeamentos e suporte especializado no nicho de manutenção de centrais eletrônicas. Para o laboratório, isso significa ganhar uma ferramenta aplicável no dia a dia e uma base de conhecimento que pode evoluir com o tempo.

  • Diagnóstico por comparação de curvas características diretamente na placa.
  • Possibilidade de trabalhar sem energizar a ECU em muitos pontos de análise, reduzindo riscos em determinadas etapas do diagnóstico.
  • Criação e uso de mapas de referência para padronizar análises.
  • Aplicação direcionada ao universo de ECUs diesel, caminhões, máquinas e módulos automotivos.
  • Ajuda a reduzir tentativa e erro e a aumentar a confiança técnica no reparo.
  • Integração com metodologia de treinamento, vídeos, apostilas e suporte técnico.

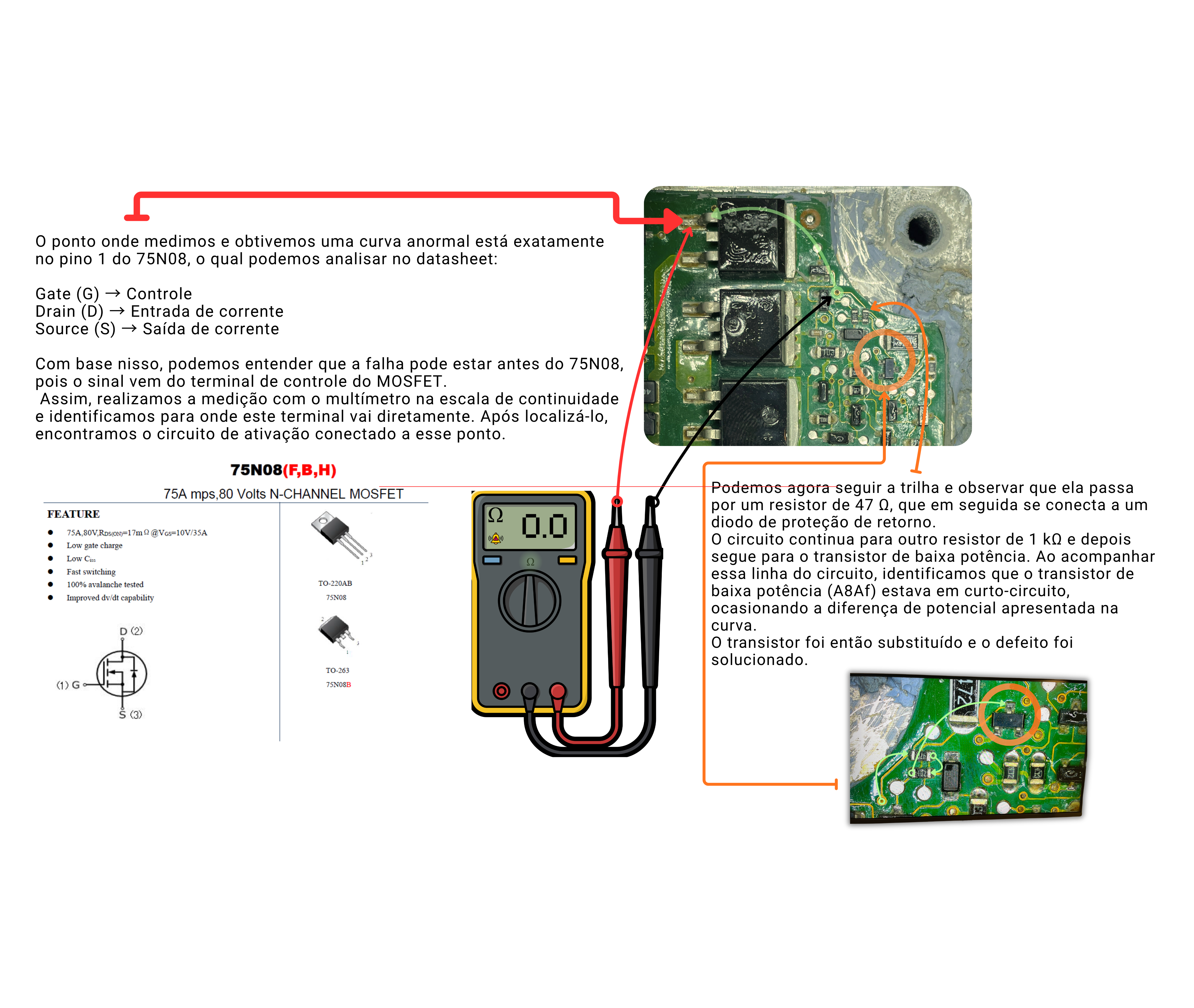

FerramentaComo atua no diagnóstico
MultímetroMede grandezas pontuais como resistência, tensão e continuidade. É essencial, mas nem sempre mostra o comportamento completo do circuito.
OsciloscópioAnalisa sinais no tempo, pulsos, comunicação e formas de onda com a ECU energizada ou em simulação.
ATS LocalizaAnalisa curvas características e compara o comportamento elétrico do ponto com uma referência, sendo muito útil para localizar regiões defeituosas na placa.

9. Perfil ideal de cliente

O ATS Localiza é indicado para profissionais que desejam elevar o nível técnico do laboratório. Ele é especialmente útil para quem trabalha com manutenção de centrais eletrônicas e precisa criar um processo mais profissional, documentado e repetível.

  • Laboratórios de manutenção de ECUs diesel e linha pesada.
  • Técnicos que trabalham com caminhões, máquinas agrícolas, construção e sistemas automotivos eletrônicos.
  • Profissionais que desejam sair da troca por tentativa e erro e evoluir para diagnóstico por análise técnica.
  • Empresas que querem padronizar procedimentos internos e treinar novos técnicos.
  • Laboratórios que já utilizam multímetro, osciloscópio, fonte, simuladores e ferramentas de programação, mas precisam de mais precisão na localização de defeitos em placa.
Para quem o equipamento gera mais valor: o maior retorno aparece em laboratórios que lidam com placas recorrentes, defeitos complexos e módulos de alto valor, onde reduzir horas de diagnóstico e evitar trocas desnecessárias representa ganho direto de produtividade.

10. Oferta, treinamento e próximos passos

A apresentação do ATS Localiza deve mostrar ao cliente que ele está adquirindo mais do que um equipamento. A proposta correta é entregar ferramenta, metodologia, conteúdo técnico e suporte para que o laboratório consiga aplicar o diagnóstico por curvas no dia a dia.

Componentes da soluçãoDescrição

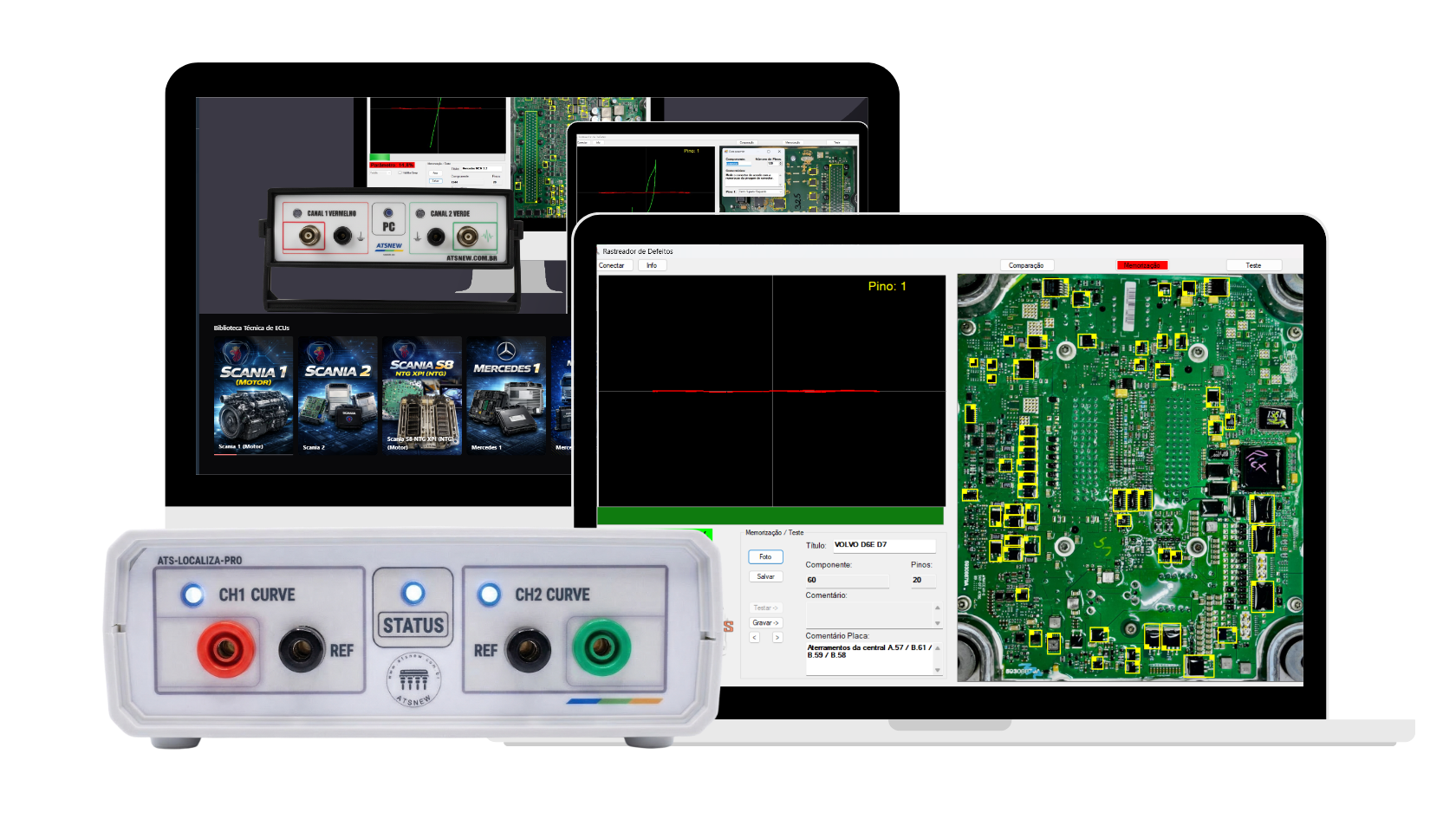

EquipamentoInterface ATS Localiza para análise e comparação de curvas características.
SoftwareAmbiente para leitura, comparação, memorização e teste dos pontos analisados.
Mapas técnicosArquivos de referência conforme pacote adquirido e disponibilidade técnica.
PortalÁrea com conteúdos, vídeos, instruções e materiais de apoio.
SuporteOrientação para instalação, uso inicial, interpretação e aplicação prática.
TreinamentosCursos e materiais complementares para aprofundar o conhecimento em ECUs específicas.
  • Apresente o problema: diagnóstico lento, tentativa e erro e falta de referência em placas complexas.
  • Mostre a solução: comparação de curvas características com mapas e referências técnicas.
  • Demonstre o valor: mais agilidade, mais segurança no reparo e construção de conhecimento interno.
  • Convide o cliente para uma demonstração ou para conhecer os pacotes disponíveis.

Conclusão

O ATS Localiza é uma solução voltada para o futuro da manutenção eletrônica. Com o avanço das ECUs, módulos diesel e sistemas eletrônicos automotivos, o diagnóstico em bancada precisa ser cada vez mais técnico, organizado e baseado em referências confiáveis.

A ferramenta permite que o técnico enxergue o comportamento elétrico dos circuitos através de curvas características, compare resultados e avance com mais segurança na identificação de defeitos. Quando combinada com mapas, portal técnico e suporte especializado, ela se torna uma base poderosa para laboratórios que desejam evoluir tecnicamente e aumentar sua produtividade.

Mensagem final para o cliente: se o seu laboratório trabalha com centrais eletrônicas e quer reduzir tentativa e erro, acelerar diagnósticos e criar uma metodologia mais profissional de análise em placa, o ATS Localiza foi desenvolvido para essa realidade.
ATS NEW TECH | www.atsnew.com.br | Portugal e Brasil | Suporte técnico online
O que são os arquivos .RST
Saber mais
ATS Localiza | Arquivos .RST e Banco de Curvas Características
ATS NEW | ATS Localiza

Arquivos .RST e Banco de Curvas Características

Como os mapeamentos são gerados, armazenados e utilizados na função Teste

Os arquivos .RST são o banco de curvas gerado pelo ATS Localiza durante a memorização de componentes e pontos estratégicos de uma placa.

Resumo executivo

Os arquivos .RST são o banco de curvas gerado pelo ATS Localiza durante a memorização de componentes e pontos estratégicos de uma placa. Depois de criado, esse arquivo serve como referência para a função Teste, permitindo comparar leituras futuras com o padrão armazenado e acelerar a localização de defeitos em circuitos eletrônicos.

Capa do material ATS Localiza sobre arquivos .RST e banco de curvas características
Visão geral do conceito: mapeamento, banco de curvas e comparação na função Teste.

1. O que são arquivos .RST no ATS Localiza

No contexto do ATS Localiza, o arquivo .RST é o arquivo de mapeamento que armazena as curvas características coletadas em uma placa eletrônica. Ele funciona como uma memória técnica do circuito, reunindo leituras de componentes, conectores e pontos estratégicos previamente selecionados pelo técnico.

Em vez de depender apenas de uma placa boa ao lado para comparação imediata, o técnico pode criar um banco de curvas e utilizar esse banco como referência sempre que precisar analisar uma placa igual ou equivalente.

Definição prática: arquivo .RST = mapeamento eletrônico memorizado pelo ATS Localiza, contendo curvas características de pontos do circuito para posterior comparação na função Teste.

Na prática, o arquivo .RST permite:

  • Registrar o comportamento elétrico de pontos do circuito, criando uma referência técnica organizada por componente, pino e observações.
  • Criar um banco de curvas características, permitindo comparar placas semelhantes sem precisar refazer todo o levantamento manual.
  • Acelerar a localização de defeitos, porque a leitura atual pode ser confrontada com o padrão armazenado.
  • Padronizar o diagnóstico, reduzindo a dependência de tentativa e erro e aumentando a repetibilidade do processo.

2. Como o arquivo .RST é criado

O arquivo .RST é criado a partir da função Memorização do ATS Localiza. Nessa etapa, o técnico percorre a placa eletrônica e registra as curvas características dos pontos de interesse.

1Selecionar a placa

Identificar qual central, módulo ou circuito será mapeado.

2Escolher pontos

Definir componentes, conectores, trilhas, alimentações, comunicação, entradas e saídas.

3Ler as curvas

O ATS Localiza realiza a leitura do ponto e apresenta a curva característica.

4Memorizar

A curva é armazenada com título, componente, pinos e comentários técnicos.

5Formar o banco

O conjunto de leituras passa a compor o arquivo .RST daquele circuito.

3. O que fica armazenado em um mapeamento .RST

Cada arquivo .RST pode reunir várias informações úteis para o diagnóstico. A riqueza do mapeamento depende da quantidade de pontos memorizados e da qualidade da organização feita durante a criação do banco.

Informação armazenadaUtilidade no diagnóstico
Curva característicaServe como referência elétrica para comparação com leituras futuras.
Nome do mapeamentoIdentifica a placa, módulo ou sistema mapeado.
ComponentePermite localizar rapidamente qual componente está associado à leitura.
Pino ou ponto de testeAjuda o técnico a repetir a medição no mesmo local da placa.
Comentários técnicosGuarda observações de conexão, setor do circuito, alimentação, comunicação ou defeito típico.
Foto da placa com marcaçõesFacilita encontrar os pontos memorizados fisicamente na placa.
Importante: o arquivo .RST não deve ser visto apenas como um arquivo de software. Ele representa uma biblioteca técnica do circuito eletrônico, construída a partir de medições reais e organizada para facilitar a comparação entre placas.

4. Função Memorização x Função Teste

O processo de trabalho com arquivos .RST pode ser entendido em duas etapas principais: primeiro cria-se a referência; depois utiliza-se essa referência para analisar placas em manutenção.

EtapaO que aconteceResultado
MemorizaçãoLeitura e armazenamento das curvas de componentes e pontos estratégicos.Criação do arquivo .RST.
TesteLeitura de uma placa em análise e comparação com o arquivo .RST já memorizado.Indicação de proximidade ou diferença entre a curva medida e a referência.

5. Como o .RST é utilizado na função Teste

Na função Teste, o arquivo .RST passa a atuar como padrão de comparação. O técnico abre o mapeamento correspondente, posiciona as ponteiras no ponto indicado e o ATS Localiza compara a curva atual com a curva memorizada.

  • Quando a curva medida está próxima da referência, o resultado tende a indicar alta compatibilidade.
  • Quando existe diferença relevante entre a curva atual e a curva memorizada, o ponto deve ser analisado com mais atenção.
  • A diferença pode estar associada ao próprio componente, a componentes em paralelo, trilhas, curto, fuga, circuito aberto, alteração de resistência, semicondutor danificado ou influência de outro setor da placa.
Leitura técnica: a curva não substitui o raciocínio do técnico. Ela direciona a investigação. O diagnóstico final deve considerar o circuito, os componentes associados e a lógica de funcionamento da placa.

6. Exemplos visuais de mapeamentos

As imagens abaixo mostram exemplos de mapeamentos com pontos destacados em diferentes módulos. Cada ponto marcado pode representar um componente, pino ou setor de interesse armazenado no banco de curvas .RST.

Exemplo de mapeamento MB Retarder no ATS Localiza
MB - Retarder: exemplo de tela do ATS Localiza com curva, parâmetro de comparação e pontos marcados na placa.
Exemplo de mapeamento Scania EMS S6 PDE no ATS Localiza
Scania - EMS S6 PDE: exemplo de tela com curva, parâmetro de comparação e pontos estratégicos marcados.
Exemplo de mapeamento Scania COO7 Basic no ATS Localiza
Scania - COO7 Basic: exemplo de mapeamento com curva e pontos de referência na placa.

7. Por que criar bancos de curvas .RST

O valor do ATS Localiza aumenta conforme o técnico cria, organiza e reutiliza seus bancos de curvas. Cada arquivo .RST representa conhecimento prático transformado em referência técnica reutilizável.

VelocidadeReduz o tempo necessário para encontrar diferenças em uma placa defeituosa.
OrganizaçãoCentraliza curvas, comentários e referências de pontos em um único arquivo de mapeamento.
RepetibilidadePermite executar o mesmo procedimento de teste em várias placas semelhantes.
TreinamentoAjuda novos técnicos a seguir uma sequência lógica de medição e comparação.
EscalabilidadeQuanto maior o banco de curvas, maior a capacidade de diagnóstico do laboratório.

8. Boas práticas para criar arquivos .RST profissionais

  1. Mapear primeiro os pontos críticos: alimentações, terras, reguladores, comunicação, drivers, entradas de sensores, saídas de atuadores e conectores.
  2. Usar nomes claros: identificar módulo, lado da placa, setor do circuito e componente.
  3. Registrar pinos e comentários: informar o terminal medido, referência usada e observações relevantes.
  4. Manter padrão visual: usar fotos nítidas e marcações precisas para evitar medições no ponto errado.
  5. Separar por família de módulos: organizar bancos por fabricante, sistema, ECU, versão e aplicação.
  6. Validar em mais de uma placa quando possível: isso ajuda a diferenciar variação normal de anomalia real.

9. Exemplo de organização recomendada

CampoExemplo de preenchimento
Título do arquivoScania EMS S6 PDE - Lado A
ComponenteDriver de injetor / regulador / comparador / conector X1
PinoPino 1, pino 2, pino 3 ou ponto de teste específico
ComentárioSetor de alimentação 5 V, linha CAN, entrada de rotação, saída de atuador
Observação da placaAtenção ao terra de referência e à posição da ponteira no componente

10. Aplicação no laboratório de manutenção

Em um laboratório de manutenção de ECUs e módulos eletrônicos, os arquivos .RST podem ser utilizados como uma biblioteca de diagnóstico por comparação. O técnico pode abrir o mapeamento referente à placa em análise e seguir os pontos memorizados para verificar rapidamente onde a curva se distancia do padrão esperado.

Esse método é especialmente útil em placas complexas, onde vários componentes trabalham interligados e onde uma falha em um setor pode alterar o comportamento elétrico de outros pontos do circuito.

Fluxo de diagnóstico sugerido

  1. Identificar corretamente o módulo e a versão da placa.
  2. Abrir o arquivo .RST correspondente no ATS Localiza.
  3. Seguir os pontos marcados no mapeamento.
  4. Comparar os parâmetros e o formato das curvas.
  5. Separar os pontos com grande diferença para investigação.
  6. Confirmar o defeito com análise do circuito, medições auxiliares e conhecimento técnico.
Posicionamento técnico: o .RST transforma medições de bancada em informação reutilizável. Isso permite que o conhecimento obtido em uma placa boa, ou em um mapeamento validado, seja aplicado em diagnósticos futuros.

11. Conclusão

Os arquivos .RST são parte central da metodologia do ATS Localiza. Eles representam os mapeamentos de curvas características de circuitos eletrônicos, gerados na função Memorização e utilizados posteriormente na função Teste.

Com eles, o laboratório deixa de depender apenas da comparação improvisada e passa a trabalhar com bancos de curvas organizados, capazes de orientar o diagnóstico, acelerar a localização de falhas e preservar conhecimento técnico dentro do próprio laboratório.

Mensagem final: quanto mais bem construído for o banco de arquivos .RST, maior será o poder de diagnóstico do ATS Localiza dentro do laboratório.
ATS NEW | ATS Localiza - Arquivos .RST | www.atsnew.com.br | contato@atsnew.com.br
O que é uma curva caracteritica
Saber mais
O que é uma Curva Característica? | ATS NEW TECH
ATS NEW TECH

O que é uma curva característica?

Conceito, aplicação prática e importância no diagnóstico eletrônico com o ATS Localiza.

Versão 1.0 | Material educativo para clientes, alunos e técnicos de bancada

Resumo direto

Curva característica é a assinatura elétrica de um componente, ponto ou setor da placa. Com o ATS Localiza, essa assinatura pode ser memorizada, comparada e utilizada para encontrar diferenças que indicam possíveis defeitos no circuito.

Semelhante
Referência próxima
Atenção
Diferença moderada
Suspeito
Grande diferença

1. Introdução

Dentro da eletrônica, cada componente ou setor de uma placa responde de uma forma específica quando recebe um estímulo elétrico controlado. Essa resposta pode ser representada graficamente por uma curva. Essa representação é chamada de curva característica.

No contexto do ATS Localiza, a curva característica é utilizada para registrar e comparar o comportamento elétrico de componentes, trilhas, conectores e pontos estratégicos de uma ECU ou de qualquer circuito eletrônico.

Com isso, o técnico consegue analisar diferenças entre um circuito saudável e um circuito com possível alteração, sem depender apenas da troca de peças por tentativa e erro.

2. Definição objetiva

Curva característica é a representação gráfica da resposta elétrica de um componente, ponto ou circuito quando ele é submetido a uma varredura de teste. Em termos simples, é como uma assinatura elétrica daquele ponto medido.

Assim como uma impressão digital ajuda a identificar uma pessoa, a curva característica ajuda a identificar o comportamento elétrico esperado de um componente ou setor da placa.

3. O que a curva mostra na prática?

A curva pode indicar como aquele ponto reage em relação a condução, bloqueio, fuga, curto, resistência interna, junções semicondutoras, capacitância, diodos de proteção, transistores, MOSFETs, CIs, redes resistivas e outros elementos presentes no circuito.

Curva semelhante

O ponto tende a estar eletricamente coerente com a referência.

Curva diferente

Pode existir componente alterado, trilha rompida, curto, fuga ou influência de outro setor conectado.

Curva deformada

O ponto merece investigação com medições complementares.

Curva sem resposta

Pode indicar circuito aberto, terminal sem contato ou falha no setor analisado.

4. Como o ATS Localiza utiliza curvas características

O ATS Localiza trabalha com duas ideias principais: memorizar curvas e testar curvas.

Na função de memorização, o equipamento faz a leitura dos pontos definidos pelo técnico e armazena o comportamento elétrico desses pontos. Na função de teste, o equipamento compara novas medições com as curvas previamente salvas.

Esse processo transforma uma placa eletrônica em um mapa virtual de medições. O técnico deixa de analisar somente valores isolados e passa a observar o comportamento elétrico completo de cada ponto importante do circuito.

5. Curva de referência e curva alterada

Curva de referência

Normalmente obtida a partir de um circuito funcional, de uma ECU em bom estado ou de um mapeamento previamente validado.

Curva alterada

Obtida em uma placa suspeita de defeito. Quando comparada com a referência, pode revelar diferenças difíceis de perceber apenas com resistência, continuidade ou tensão.

Importante: uma curva diferente não significa automaticamente que o componente está defeituoso. Ela indica que aquele ponto precisa ser analisado com mais atenção, considerando o circuito ao redor e os componentes conectados.

6. Exemplos de alterações que podem aparecer na curva

Alteração observada Possível interpretação técnica
Curva muito fechada ou achatadaPossível curto, baixa impedância, componente em paralelo conduzindo ou semicondutor alterado.
Curva aberta ou sem condução esperadaPossível trilha rompida, solda fria, terminal sem contato ou componente aberto.
Curva deslocada em relação à referênciaPossível alteração de valor, fuga, influência de rede resistiva/capacitiva ou semicondutor com comportamento diferente.
Curva com condução nos dois sentidosPossível fuga, proteção interna danificada, diodo em curto ou caminho paralelo no circuito.
Curva instável ou variávelPossível mau contato, oxidação, contaminação, capacitor carregando/descarregando ou componente sensível à pressão/temperatura.

7. Por que a curva característica é importante para manutenção de ECU?

Em uma ECU moderna, muitos defeitos não são visíveis e nem sempre aparecem como curto direto ou componente queimado. A falha pode estar em uma alteração sutil de semicondutor, fuga em proteção, rompimento interno, trilha danificada, oxidação ou mau contato em pontos específicos.

  • Reduz tentativa e erro na troca de componentes.
  • Ajuda a localizar setores suspeitos antes de energizar a ECU.
  • Permite criar um banco de referências técnicas para futuras manutenções.
  • Auxilia no treinamento de técnicos com análise visual e comparativa.
  • Complementa o uso de multímetro, osciloscópio, fonte de bancada e simuladores.
  • Padroniza o conhecimento dentro do laboratório.

8. Curva característica não substitui todo o diagnóstico

A curva característica é uma ferramenta poderosa de análise comparativa, mas deve ser utilizada junto com o conhecimento técnico do circuito. O resultado deve ser interpretado com base no esquema elétrico, no setor da placa, no histórico da falha e nos testes complementares.

O ATS Localiza não apenas aponta uma diferença: ele ajuda o técnico a enxergar onde investigar. A decisão final depende da análise profissional do reparador.

9. Relação com arquivos .RST

Quando o ATS Localiza memoriza os pontos de uma placa, as curvas podem ser organizadas e armazenadas em arquivos de mapeamento. Esses arquivos funcionam como um banco de curvas de referência, permitindo que o técnico teste outras placas do mesmo modelo e compare os pontos medidos.

Na prática, o arquivo .RST pode representar um conjunto de curvas características de componentes e pontos estratégicos de um circuito eletrônico. Esse conjunto permite criar uma referência técnica reaproveitável dentro do processo de diagnóstico.

10. Exemplo simples para explicar ao cliente

Imagine que uma ECU boa tenha uma curva específica em determinado pino de um CI. Quando o técnico mede a mesma posição em uma ECU com defeito, o ATS Localiza compara as duas curvas. Se a resposta for muito diferente, aquele ponto passa a ser considerado suspeito e deve ser analisado com mais profundidade.

Dessa forma, o diagnóstico deixa de depender apenas da experiência visual ou da troca de componentes e passa a contar com uma referência técnica armazenada.

Resumo comercial

Uma curva característica é a assinatura elétrica de um ponto da placa. O ATS Localiza utiliza essa assinatura para comparar circuitos, identificar diferenças e orientar o técnico na localização de defeitos.

Curva característica é a assinatura elétrica de um componente ou ponto do circuito. Com o ATS Localiza, essa assinatura pode ser memorizada, comparada e utilizada para encontrar diferenças que indicam possíveis defeitos na placa.

ATS NEW TECH - Engenharia de diagnóstico para ECUs e circuitos eletrônicos
Software ATS Localiza 1.9
DRIVER
Software de suporte remoto

Primeiros passos para utilizar o seu equipamento.

Função comparação

Função memorização / teste

Abrindo arquivo RST pela primeira vez

Como usar a plataforma KIWIFY (Como baixar os arquivos RST para a pasta mapas)

Memorização e teste 2

EDC7 com defeito de banco de cilindros


Entenda como identificar um defeito:

Modo Comparação com os dois canais habilitados

Nesta imagem, o ATS Localiza está sendo utilizado no Modo Comparação, uma função desenvolvida para permitir a análise de duas ECUs simultaneamente.

No exemplo apresentado, estamos utilizando uma central Scania EMS S6 HPI. Uma ECU está com defeito e a outra está em bom estado, servindo como referência para a comparação entre circuitos.

O que acontece ao clicar na função Comparação?

Quando clicamos na função Comparação no software do ATS Localiza, o equipamento habilita automaticamente os dois canais de leitura para que eles possam ser utilizados ao mesmo tempo.

Essa habilitação é indicada diretamente pelos LEDs do equipamento. Na imagem, é possível observar que tanto o LED do Canal 1 vermelho quanto o LED do Canal 2 verde estão acesos.

LED vermelho aceso — Canal 1 habilitado

Indica que o Canal 1 está ativo e pronto para ser conectado à ECU com defeito.

LED verde aceso — Canal 2 habilitado

Indica que o Canal 2 está ativo e pronto para ser conectado à ECU em bom estado usada como referência.

Com os dois LEDs acesos, sabemos que ambos os canais estão habilitados para trabalhar no Modo Comparação entre circuitos.

Como é feita a ligação nas ECUs?

A ponta de prova do Canal 1 vermelho é conectada ao ponto eletrônico da ECU com defeito. Já a ponta de prova do Canal 2 verde é conectada ao mesmo ponto equivalente da ECU em bom estado.

Dessa forma, o software consegue exibir as duas curvas características na tela, permitindo que o técnico compare o comportamento elétrico dos mesmos pontos nas duas centrais.

Interpretação da imagem

A central conectada ao canal vermelho representa a ECU com defeito. A central conectada ao canal verde representa a ECU em bom estado.

A curva gerada pela ECU boa serve como referência. Já a curva gerada pela ECU com defeito deve ser comparada com essa referência para identificar possíveis diferenças no circuito.

Quando as curvas são iguais ou muito semelhantes, o ponto analisado tende a estar normal. Quando existe diferença entre as curvas, o técnico tem uma indicação de possível falha naquele setor da placa.

Aplicação prática na Scania EMS S6 HPI

Na central Scania EMS S6 HPI, esse recurso é extremamente útil para comparar setores importantes do circuito, como:

  • Linhas de alimentação;
  • Entradas de sensores;
  • Saídas de atuadores;
  • Setores de comunicação;
  • Componentes eletrônicos específicos;
  • Trilhas e pontos estratégicos da placa.

Resumo técnico: ao selecionar a função Comparação, o ATS Localiza habilita simultaneamente o Canal 1 vermelho e o Canal 2 verde. Os LEDs acesos confirmam que ambos os canais estão ativos e prontos para comparar uma ECU Scania EMS S6 HPI com defeito contra uma ECU em bom estado.

Situação encontrada no Modo Comparação

Nesta situação, o ATS Localiza está sendo utilizado no Modo Comparação, onde duas ECUs iguais são analisadas simultaneamente: uma ECU com defeito e uma ECU em bom estado, usada como referência.

O objetivo do teste é comparar o mesmo ponto eletrônico nas duas placas, verificando se o comportamento elétrico da ECU defeituosa está igual ou diferente em relação à ECU boa.

Como a comparação está sendo feita

Curva vermelha — ECU com defeito

Representa a medição feita no ponto eletrônico da central que apresenta falha. Essa curva deve ser comparada diretamente com a curva da ECU boa.

Curva verde — ECU em bom estado

Representa a medição feita no mesmo ponto eletrônico da central boa, servindo como referência para o diagnóstico.

As pontas de prova devem ser posicionadas no mesmo ponto do circuito eletrônico, ou seja, no mesmo componente, trilha, terminal, conector ou setor da placa.

O que a imagem está mostrando

Na imagem, a curva verde mostra o comportamento considerado normal daquele ponto do circuito, pois ela vem da ECU em bom estado.

Já a curva vermelha apresenta uma diferença em relação à curva verde. Isso indica que o ponto medido na ECU com defeito não está se comportando da mesma forma que o ponto equivalente da ECU boa.

Interpretação: a diferença entre as curvas indica uma possível alteração elétrica naquela região do circuito eletrônico. Esse ponto deve ser investigado com mais atenção pelo técnico.

O que essa diferença pode indicar

Quando a curva da ECU com defeito fica diferente da curva da ECU boa, isso pode indicar alterações como:

  • Componente alterado;
  • Componente em curto;
  • Componente aberto;
  • Fuga elétrica no circuito;
  • Trilha rompida;
  • Diferença de resistência interna;
  • Capacitor com fuga;
  • Diodo alterado;
  • Transistor ou CI danificado;
  • Interferência causada por outro componente ligado ao mesmo ponto.

Interpretação técnica

Nesse tipo de análise, o técnico não está apenas medindo tensão ou continuidade. Ele está observando a assinatura elétrica do circuito.

A curva característica mostra como aquele ponto reage ao sinal aplicado pelo equipamento. Quando duas ECUs iguais apresentam curvas diferentes no mesmo ponto, isso significa que existe uma alteração elétrica entre elas.

No exemplo apresentado, a curva vermelha indica que o ponto da ECU defeituosa possui uma alteração quando comparado com a ECU boa. Portanto, esse setor do circuito deve ser analisado com mais cuidado.

Conclusão

A imagem demonstra exatamente a principal função do Modo Comparação: usar uma ECU boa como referência para encontrar diferenças na ECU com defeito.

Quando as curvas são iguais ou muito semelhantes, o ponto analisado tende a estar normal. Quando as curvas são diferentes, como no exemplo apresentado, existe uma forte indicação de falha naquele setor do circuito.

Resumo técnico: o Modo Comparação permite identificar diferenças entre dois circuitos equivalentes sem a necessidade de energizar a central. Isso torna o diagnóstico mais rápido, seguro e eficiente para a manutenção de ECUs.

Análise da malha após encontrar uma curva diferente

Após encontrar uma curva característica diferente durante o teste com o ATS Localiza, o próximo passo é aprofundar a análise para descobrir onde realmente está o defeito dentro da malha do circuito.

Uma curva diferente indica que existe uma alteração elétrica naquele setor do circuito. Porém, isso não significa necessariamente que o componente onde a ponta de prova foi posicionada seja o componente defeituoso.

A curva alterada mostra que aquele ponto pertence a uma malha com comportamento diferente em relação à ECU boa. Por isso, precisamos investigar todos os pontos que estão conectados diretamente a essa mesma linha.

Identificação inicial do ponto alterado

No exemplo da imagem, a curva anormal foi encontrada no pino 1 do componente 75N08, um MOSFET canal N.

O MOSFET possui três terminais principais:

  • Gate — G: terminal de controle do MOSFET;
  • Drain — D: terminal de entrada ou passagem de corrente;
  • Source — S: terminal de saída de corrente.

Mesmo encontrando a curva diferente no terminal do 75N08, não devemos concluir imediatamente que o MOSFET está defeituoso. Primeiro, é necessário analisar para onde esse ponto também está conectado.

Por que seguir a malha do circuito?

Em uma placa eletrônica, vários componentes podem estar ligados na mesma trilha ou na mesma malha elétrica. Quando um desses componentes apresenta fuga, curto, alteração de resistência ou defeito interno, ele pode alterar a curva de todos os pontos conectados à mesma linha.

Por isso, depois que o ATS Localiza indica uma diferença na curva, o técnico deve rastrear o circuito para entender quais componentes estão ligados diretamente ao ponto identificado.

1. Localizar o ponto alterado

Primeiro identificamos em qual terminal, trilha ou componente a curva diferente apareceu durante a comparação.

2. Seguir a trilha

Em seguida, usamos o multímetro em continuidade ou resistência para descobrir para onde aquele ponto está conectado.

3. Identificar componentes ligados

Devemos verificar resistores, diodos, capacitores, transistores, CIs ou qualquer outro componente conectado à mesma malha.

4. Confirmar o defeito real

Depois de analisar a malha, identificamos qual componente realmente está causando a alteração da curva.

Análise prática mostrada na imagem

No caso apresentado, o ponto com curva alterada estava localizado no pino 1 do 75N08. Ao seguir a trilha desse ponto, foi possível observar que ele também estava conectado a outros componentes da placa.

A análise mostrou que a trilha passava por um resistor de 47 Ω e, em seguida, seguia para um diodo de proteção de retorno. Depois disso, o circuito continuava por um resistor de 1 kΩ até chegar em um transistor de baixa potência.

Diagnóstico encontrado: ao acompanhar a malha do circuito, foi identificado que o transistor de baixa potência estava com alteração. Essa falha alterava o comportamento elétrico da linha e fazia a curva aparecer diferente no ponto inicial medido no MOSFET 75N08.

Interpretação técnica

Essa imagem demonstra uma etapa essencial do diagnóstico eletrônico: a curva característica aponta a região alterada, mas o técnico precisa interpretar o circuito para encontrar o componente realmente defeituoso.

O ATS Localiza direciona o diagnóstico mostrando onde existe uma diferença elétrica. Depois disso, o técnico utiliza conhecimento de eletrônica, análise de trilhas, continuidade e interpretação da malha para chegar até a verdadeira origem da falha.

Conclusão

Após encontrar uma curva diferente, o procedimento correto é investigar todos os pontos conectados diretamente àquela malha do circuito. A diferença pode aparecer em um terminal específico, mas o defeito real pode estar em outro componente ligado à mesma linha.

No exemplo apresentado, a alteração foi identificada inicialmente no pino 1 do MOSFET 75N08. Porém, ao seguir a trilha e analisar os componentes conectados, foi localizado um transistor de baixa potência defeituoso.

Resumo técnico: o ATS Localiza indica a região com alteração através da curva característica. A partir dessa indicação, o técnico aprofunda a análise da malha, identifica os componentes conectados ao mesmo ponto e localiza o defeito real com mais precisão.


ULTIMAS ATUALIZAÇÕES

Mercedes ACM Arla
Mercedes MCM 2 - 3.2
Mapa EMS 2.3 (detalhamento do circuito das unidades)

Para acessar os mapeamentos que estão listados acima tem que aceder a sua pagina do cliente da kiwify

@atsnewtech 2026. Todos os direitos reservados.

44 65 75 73 20 73 65 6A 61 20 6C 6F 75 76 61 64 6F
